Line profile e service profile na OLT Huawei: guia prático

Na OLT Huawei, toda ONU é cadastrada apontando para dois perfis: o line profile (ont-lineprofile) e o service profile (ont-srvprofile). O primeiro descreve como os dados passam pela PON: T-CONT, GEM port, DBA e o mapeamento de VLAN ou prioridade. O segundo descreve a ONU em si: quantas portas Ethernet, telefone e CATV ela tem e como essas portas se comportam. Se T-CONT e GEM ainda são termos novos, comece por o que é GPON.

Quando o provisionamento em massa começa, os perfis viram a base de tudo. Um line profile mal pensado aparece meses depois como ONU que não navega, gestão TR-069 que não chega ou perfil que não pode ser apagado porque tem duas mil ONUs penduradas nele. Eu opero OLTs MA5800 em produção e este guia junta o que uso para montar, listar e comparar perfis entre OLTs. Os exemplos usam frame 0, slot 1, porta 0, ONT 1 e VLAN 100.

Resposta rápida: line profile x service profile

• Line profile (ont-lineprofile gpon): T-CONTs ligados a perfis DBA, GEM ports ligados aos T-CONTs, mapeamento das GEMs por VLAN ou prioridade, FEC e TR-069. Vale para a conexão óptica.
• Service profile (ont-srvprofile gpon): portas ETH, POTS e CATV da ONU, VLAN da porta em bridge, detecção de loop. Vale para o hardware da ONU.
• Os dois só passam a valer depois do commit dentro do perfil. Sem ele, o display continua mostrando o estado anterior.
• O profile-id do mesmo perfil muda de OLT para OLT. Para automatizar, procure o perfil pelo nome.
• Poucos perfis: um line profile por esquema de mapeamento e um service profile por família de ONU.

O que o line profile define

O upstream do GPON é compartilhado: dezenas de ONUs falam com a mesma porta da OLT, cada uma na sua vez. O line profile diz à OLT como organizar essa vez para cada ONU. Ele encadeia quatro peças, e quase todo problema de perfil vem de uma ligação errada entre elas.

DBA e T-CONT: quem pode falar e quanto

O perfil DBA é criado fora do line profile, em modo config, e pode ser usado por vários perfis. A Huawei tem cinco tipos: type1 só banda fixa, type2 só garantida, type3 garantida mais máxima, type4 só máxima e type5 fixa, garantida e máxima. O type4 max é o tipo de melhor esforço: banda máxima, sem garantia. O valor vem em kbit/s, então 1048576 equivale a 1 Gbit/s de teto no upload daquele T-CONT.

dba-profile add profile-id 12 profile-name "DBA_1G" type4 max 1048576

O T-CONT 0 costuma ficar com o dba-profile-id 2, perfil que já vem de fábrica, para o canal de gerência OMCI. É uma convenção que você vai encontrar em quase todo perfil Huawei, não uma regra do padrão. Por isso, antes de editar o DBA 2, rode display dba-profile profile-id 2 e lembre que a mudança atinge todas as ONUs de todos os perfis que usam esse DBA.

GEM port e mapeamento

Cada GEM port pertence a um T-CONT. O mapeamento decide qual GEM recebe cada quadro que sai da ONU. No modo por VLAN, a VLAN do quadro escolhe a GEM. No modo por prioridade (mapping-mode priority), quem escolhe é o campo 802.1p. A GEM escolhida aqui é a mesma que o service-port vai referenciar depois com gemport N.

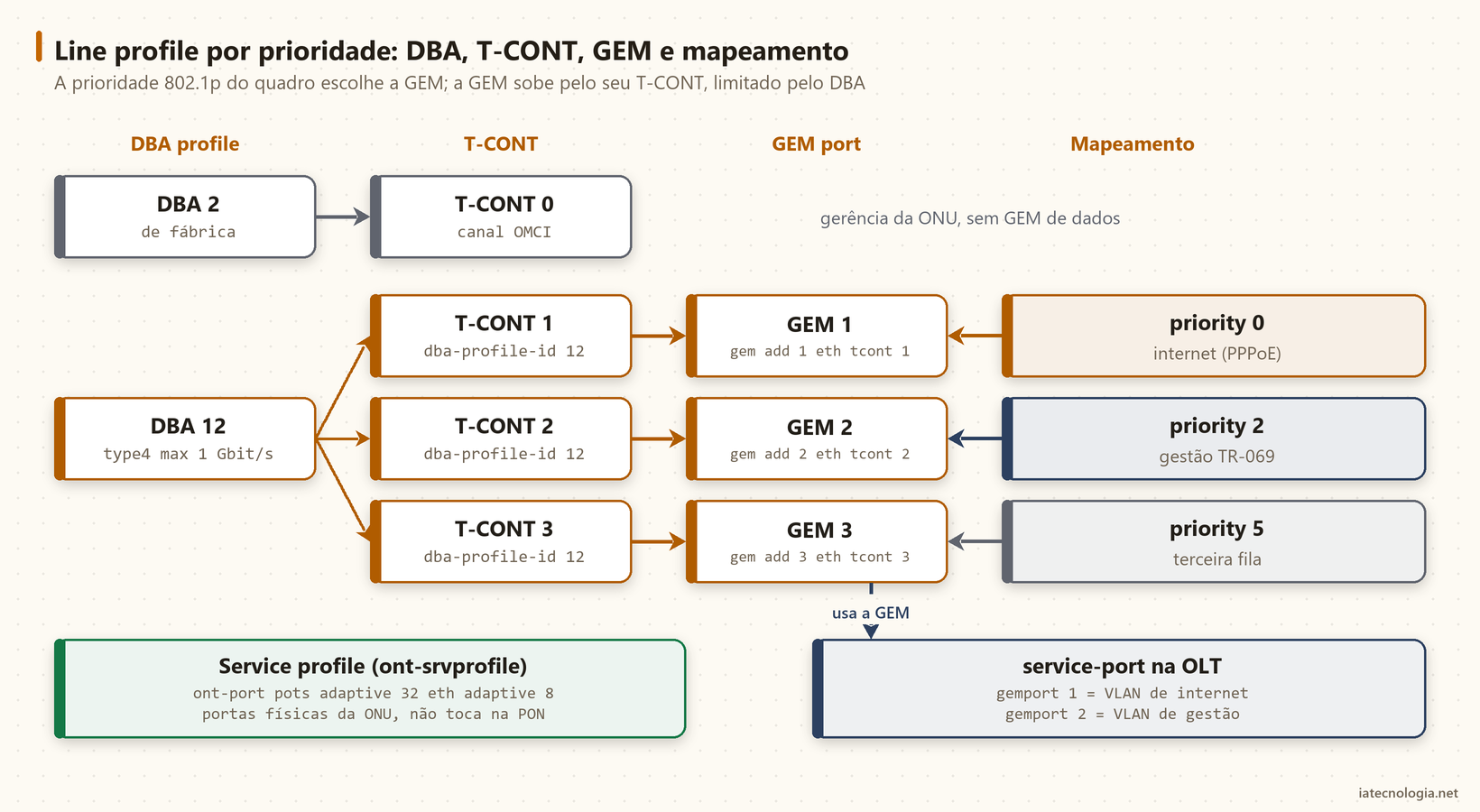

Montar um line profile por prioridade

Este é o line profile que uso como padrão para ONU em modo roteador, com internet e gestão TR-069 na mesma fibra. O profile-id e os nomes são de exemplo; a estrutura é a de produção.

ont-lineprofile gpon profile-id 87 profile-name "LINE_FTTH_PADRAO"
 fec-upstream enable
 tr069-management enable
 tr069-management ip-index 1
 mapping-mode priority
 tcont 0 dba-profile-id 2
 tcont 1 dba-profile-id 12
 tcont 2 dba-profile-id 12
 tcont 3 dba-profile-id 12
 gem add 1 eth tcont 1
 gem add 2 eth tcont 2
 gem add 3 eth tcont 3
 gem mapping 1 1 priority 0
 gem mapping 2 1 priority 2
 gem mapping 3 1 priority 5
 commit
 quit

Linha a linha:

• ont-lineprofile gpon profile-id 87 profile-name ... cria o perfil e entra nele. Em perfil que já existe, entre só com o id: repetir o nome pode ser recusado como duplicado.
• fec-upstream enable liga a correção de erros no sentido ONU para OLT. Ajuda em enlaces com sinal no limite, ao custo de um pouco de banda.
• tr069-management enable e ip-index 1 dizem que a gestão TR-069 sai pela WAN de ip-index 1 da ONU, a mesma criada depois no ont ipconfig.
• mapping-mode priority troca o critério do mapeamento de VLAN para prioridade 802.1p.
• tcont 0 com DBA 2 fica para o OMCI. Os T-CONTs 1, 2 e 3 usam o DBA 12, de 1 Gbit/s.
• gem add 1 eth tcont 1 cria a GEM 1, de tráfego Ethernet, dentro do T-CONT 1. O mesmo para as GEMs 2 e 3.
• gem mapping 1 1 priority 0: GEM 1, índice de mapeamento 1, recebe prioridade 0 (internet). A GEM 2 recebe prioridade 2 (gestão) e a GEM 3, prioridade 5.
• commit aplica o perfil. quit volta ao modo config.

A vantagem do mapeamento por prioridade é que o mesmo line profile serve para qualquer VLAN. A VLAN de internet do cliente A e a do cliente B podem ser diferentes; o que importa é o priority do ont ipconfig, que precisa bater com o gem mapping. Se a WAN de gestão marca priority 2, ela cai na GEM 2. Se marca outra prioridade sem GEM correspondente, o tráfego não sobe.

Line profile por VLAN

O formato clássico mapeia a GEM pela VLAN. Faz sentido para ONU em bridge, em que o roteador do cliente manda tudo numa VLAN só:

ont-lineprofile gpon profile-id 88 profile-name "LINE_VLAN_100"
 tcont 0 dba-profile-id 2
 tcont 1 dba-profile-id 12
 gem add 1 eth tcont 1
 gem mapping 1 1 vlan 100
 commit
 quit

O gem mapping 1 1 vlan 100 diz que todo quadro da VLAN 100 vai para a GEM 1. O custo aparece quando você tem várias VLANs de cliente: cada uma pede um line profile ou mais uma linha de mapeamento, e o número de perfis cresce rápido. Em produção, as ONUs roteadoras usam o perfil por prioridade, e o perfil por VLAN fica para os casos de bridge.

O que o service profile define

O service profile descreve as portas da ONU. Ele não sabe nada de T-CONT ou GEM. Se o line profile erra, o tráfego não flui; se o service profile erra, a ONU nem fecha a configuração e o display ont info mostra Config state: failed ou Match state: mismatch.

ont-srvprofile gpon profile-id 10 profile-name "SRV_ROTEADOR"
 ont-port pots adaptive 32 eth adaptive 8
 commit
 quit

O adaptive deixa a OLT aceitar a quantidade de portas que a ONU informar, até o limite indicado (32 portas POTS e 8 Ethernet aqui). É o que permite usar o mesmo service profile para modelos diferentes de ONU roteadora. Um perfil com número fixo, como eth 4 pots 2, só casa com ONU que tenha exatamente aquilo.

Service profile para ONU em bridge

ont-srvprofile gpon profile-id 20 profile-name "SRV_BRIDGE_1GE"
 ont-port eth 1
 port vlan eth 1 translation 100 user-vlan 100
 commit
 quit

Numa ONU bridge de uma porta, o perfil declara ont-port eth 1 e coloca a porta na VLAN 100 com port vlan eth 1 translation 100 user-vlan 100. A VLAN que sai da porta para o roteador do cliente tem de bater com a do gem mapping do line profile por VLAN e com a do service-port.

Criar o perfil sem informar o id

Em lote, deixo a OLT escolher o profile-id. Basta criar pelo nome; a OLT usa o próximo id livre. Depois, a lista mostra qual id ele recebeu naquela OLT:

ont-srvprofile gpon profile-name "SRV_4GE_CATV"
 ont-port pots 1 eth 4 catv adaptive 8
 ring check enable
 commit
 quit
display ont-srvprofile gpon all

Este é um perfil para ONU com uma porta de telefone, quatro portas Ethernet e saída CATV. O ring check enable liga a detecção de loop no lado do usuário da ONU: cabo ligando duas portas da mesma ONU ou switch do cliente em anel. Quando a ONU detecta o loop, a porta Ethernet afetada para de encaminhar e a OLT registra o alarme de anel na porta ETH da ONT. No display ont-srvprofile gpon profile-id, a linha Ring check switch confirma o estado.

Listar e comparar perfis entre OLTs

Antes de criar ou alterar qualquer line profile, eu listo o que existe. A lista traz o id e o nome de cada perfil:

display ont-lineprofile gpon all
display ont-srvprofile gpon all

display ont-lineprofile gpon profile-id 87
display ont-srvprofile gpon profile-id 10
display dba-profile profile-id 2

O detalhe de um perfil mostra os T-CONTs, as GEMs, o mapeamento e a linha TR069 IP index. O display dba-profile completa a leitura: sem ele, o T-CONT aponta para um número e você não sabe quanta banda há por trás.

O profile-id não se repete entre OLTs

Esta é a armadilha que mais pega quem automatiza. O mesmo line profile, com o mesmo nome e o mesmo conteúdo, pode ser o id 3 numa OLT e o id 148 em outra, porque cada uma foi montada numa época e recebeu perfis em ordem diferente. Script que manda ont-lineprofile gpon profile-id 3 para todas as OLTs vai editar perfis errados.

A regra que sigo: em cada OLT, rode display ont-lineprofile gpon all, procure o perfil pela coluna do nome, pegue o id daquela OLT e só então entre no perfil. Para comparar, rode o display ... profile-id do id certo em cada OLT, salve a saída em arquivo e compare as linhas de T-CONT, GEM e mapeamento. Diferença ali explica por que a mesma ONU funciona numa OLT e não na outra.

TR-069 no line profile

O tr069-management ip-index aponta qual WAN da ONU carrega o TR-069. Se você mudar a WAN de gestão, por exemplo de ip-index 1 para 2, o line profile precisa acompanhar. Esta é a sequência que uso para alterar um perfil que já está em uso:

display ont-lineprofile gpon profile-id 87
ont-lineprofile gpon profile-id 87
 tr069-management ip-index 2
 commit
 quit
display ont-lineprofile gpon profile-id 87

O primeiro display registra o estado de antes. Dentro do perfil, entre só com o id. O commit aplica; sem ele o comando é aceito, o prompt muda e nada acontece. O último display é a confirmação de verdade: o valor novo tem de aparecer em TR069 IP index. A ausência de erro no envio não confirma nada.

A mudança no perfil vale para todas as ONUs que usam aquele line profile. Faça numa janela de manutenção e acompanhe o ACS para ver os Informs voltando. A montagem do ACS está no guia de GenieACS e TR-069 para ONU Huawei.

Trocar o perfil de uma ONU e salvar

Para mudar o service profile de uma ONU já cadastrada não é preciso apagá-la. Dentro da interface gpon, o ont modify troca o perfil e o ont reset reinicia a ONU para ela receber a configuração nova:

interface gpon 0/1
ont modify 0 1 ont-srvprofile-id 20
ont reset 0 1
quit

Tudo o que foi feito até aqui fica só no running config. Para sobreviver a um reboot da OLT, grave:

save

Se você ainda não tem rotina de backup da configuração, o script de backup da OLT Huawei MA5800 resolve isso antes que uma troca de placa leve os perfis embora.

Erros comuns com line profile e service profile

• Esquecer o commit. O perfil aceita os comandos e o display mostra o estado antigo. Parece que falhou, mas nem chegou a valer.
• Tentar apagar perfil em uso. Perfil com ONU vinculada não pode ser apagado, só editado. Migre as ONUs com ont modify antes.
• Usar o mesmo id em todas as OLTs. O id muda por OLT. Resolva pelo nome.
• Repetir o profile-name para entrar num perfil existente. Pode ser recusado como nome duplicado; entre só com o profile-id.
• Priority sem GEM. No perfil por prioridade, a WAN com priority 3 não tem GEM mapeada no exemplo e não sobe.
• Service profile com porta que a ONU não tem. POTS declarada numa ONU sem telefone dá Config state: failed ou mismatch. Use adaptive ou um perfil por família.
• Mexer no DBA 2. Ele está por trás do T-CONT 0 de quase todos os perfis.
• GEM com o mesmo índice em perfis diferentes na mesma PON. É uma das causas conhecidas de Config state: failed; veja o diagnóstico de ONU com LOS ou offline.

Perguntas frequentes

Qual a diferença entre line profile e service profile na OLT Huawei?

O line profile define a conexão GPON: T-CONT, DBA, GEM port, mapeamento por VLAN ou prioridade e TR-069. O service profile define as portas físicas da ONU, como ETH, POTS e CATV. Toda ONU cadastrada aponta para um de cada.

Por que o line profile não mudou depois que eu editei?

Quase sempre faltou o commit dentro do perfil. Sem ele, os comandos são aceitos mas não aplicados. Confira com display ont-lineprofile gpon profile-id depois do commit.

Posso apagar um line profile que não uso mais?

Só se nenhuma ONU estiver vinculada a ele. Perfil em uso pode ser editado, mas não apagado. Mova as ONUs para outro perfil antes.

Para que serve o T-CONT 0 com dba-profile-id 2?

Por convenção, o T-CONT 0 carrega o canal de gerência OMCI, e o DBA 2 é um perfil que já vem de fábrica na OLT. Por isso ele aparece em quase todo line profile Huawei. Evite alterar o DBA 2, porque a mudança atinge todos os perfis que o usam.

Mapeamento por VLAN ou por prioridade: qual usar?

Por prioridade quando a ONU é roteadora e você quer um line profile só para várias VLANs, desde que o priority do ont ipconfig case com o gem mapping. Por VLAN quando a ONU é bridge e o tráfego chega numa VLAN fixa.

Conclusão

O line profile e o service profile são o molde de cada ONU da OLT. Vale gastar tempo neles antes do primeiro provisionamento em massa: poucos perfis, nomes claros, o mesmo conteúdo em todas as OLTs e a disciplina de procurar o perfil pelo nome, dar commit e conferir com um display depois.

Com os perfis prontos, o passo seguinte é cadastrar a ONU e criar os service-ports; o guia de como provisionar ONU na OLT Huawei usa exatamente o line profile por prioridade deste post. Se a OLT ainda está saindo da caixa, comece pelas configurações iniciais da OLT Huawei.
