VRF-lite Cisco: separar gerência e clientes no mesmo roteador

O VRF-lite Cisco resolve um problema comum em roteador de borda e de POP: você quer a rede de gerência separada do tráfego de cliente, ou dois clientes com a mesma faixa de IP, e não tem MPLS para isso. Com VRF-lite, o mesmo roteador passa a ter várias tabelas de roteamento independentes. Cada interface pertence a uma delas, e um pacote que entra numa VRF só enxerga as rotas daquela VRF.

Este guia monta o cenário no IOS e no IOS XE, como quem documenta e testa em laboratório: uma VRF de gerência fora de banda com rota padrão própria, duas VRFs de cliente com o mesmo endereço e OSPF dentro de uma delas. Explico o porquê de cada linha e as pegadinhas, como o IP que some da interface. Se o prompt do IOS ainda não é familiar, comece pelos comandos Cisco IOS básicos.

Resposta rápida: VRF-lite Cisco em cinco passos

1. Crie a VRF com vrf definition NOME, defina um rd e ative address-family ipv4.
2. Na interface, rode vrf forwarding NOME antes do IP. O comando apaga o endereço que já estava configurado.
3. Rotas estáticas da VRF usam ip route vrf NOME.
4. OSPF dentro da VRF usa router ospf ID vrf NOME, com capability vrf-lite.
5. Teste sempre informando a VRF: ping vrf, traceroute vrf e show ip route vrf. Sem isso, o roteador procura na tabela global.

O que é VRF sem MPLS

VRF (Virtual Routing and Forwarding) é uma tabela de roteamento separada dentro do mesmo equipamento, com interfaces próprias. Num backbone MPLS, as VRFs ficam nos PEs e as rotas de cada cliente viajam entre eles por MP-BGP com rótulos, como no guia de L3VPN MPLS no Huawei. O VRF-lite Cisco é a mesma separação sem essa parte: as VRFs existem só dentro de um roteador, ou são estendidas para o vizinho por VLAN, uma por VRF.

A documentação da Cisco trata o assunto como Multi-VRF CE e deixa claro o limite: não há troca de rótulos nem LDP. Para separar gerência e clientes num roteador de POP, ou para atender dois clientes com faixas sobrepostas, isso basta. Se você quer revisar o papel dos rótulos, veja o que é MPLS.

Criar a VRF: vrf definition, rd e address-family

O IOS tem duas sintaxes. A antiga é ip vrf NOME, só para IPv4. A atual é vrf definition NOME, que trabalha com address-family e é a que a Cisco usa nos exemplos mais novos. Para um VRF-lite Cisco novo, use a atual; se o roteador já tem VRFs na sintaxe antiga, o comando vrf upgrade-cli faz a conversão, mas leia o aviso antes, porque ele apaga endereços IPv6 das interfaces envolvidas.

R1(config)# vrf definition GERENCIA
R1(config-vrf)# rd 65000:10
R1(config-vrf)# address-family ipv4
R1(config-vrf-af)# exit-address-family
R1(config-vrf)# exit

• vrf definition GERENCIA: cria a VRF e entra no modo de configuração dela. O nome diferencia maiúsculas de minúsculas, então padronize.
• rd 65000:10: o route distinguisher. No VRF-lite ele não sai do roteador, mas defina um por VRF assim mesmo: alguns recursos e versões pedem, e fica pronto se um dia virar L3VPN.
• address-family ipv4 e exit-address-family: ativam IPv4 na VRF. Sem isso, a interface aceita o vrf forwarding, mas não o endereço IPv4.

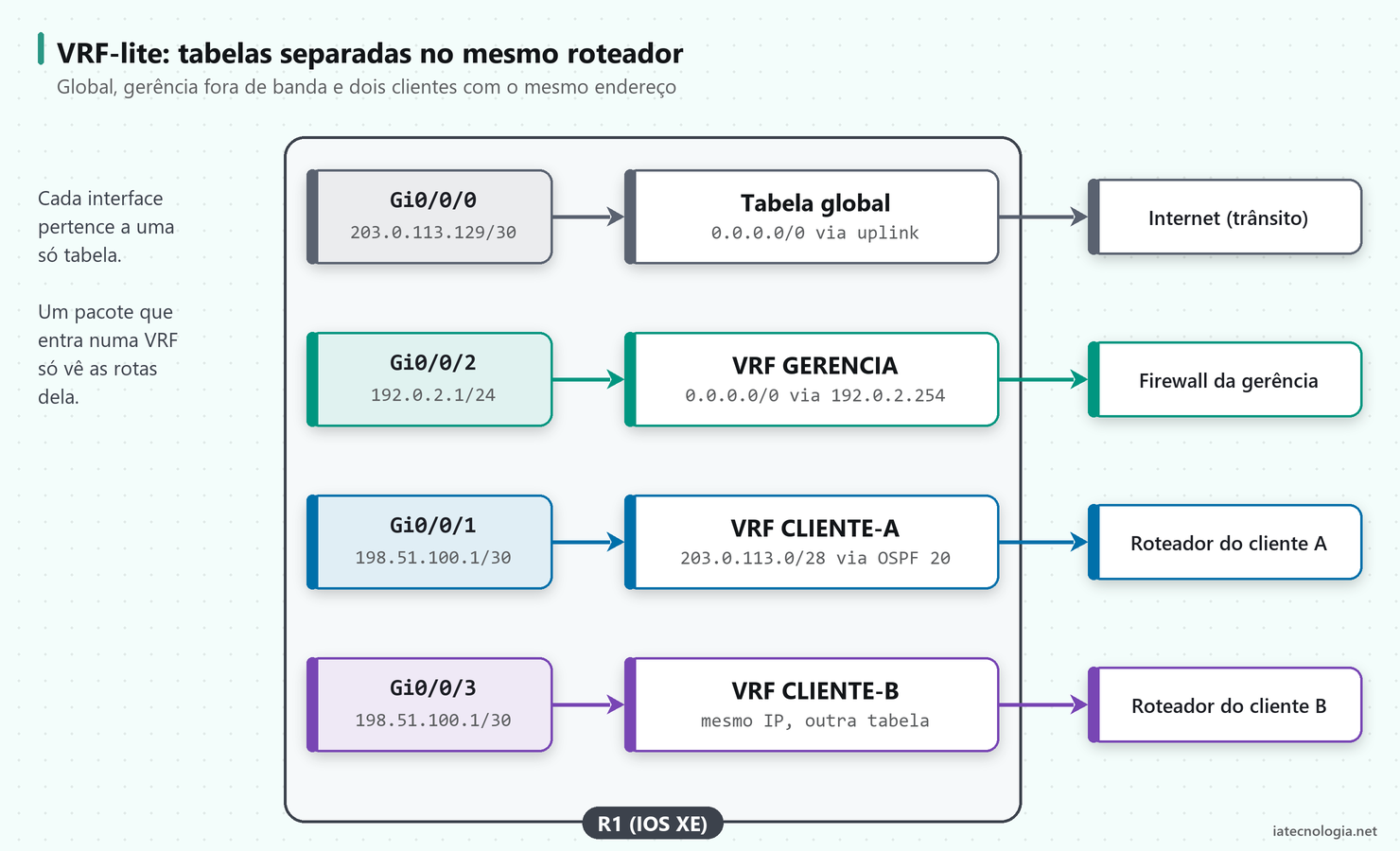

O mesmo bloco se repete para cada VRF. No cenário são três: GERENCIA, CLIENTE-A e CLIENTE-B, cada uma com o seu RD:

R1(config)# vrf definition GERENCIA
R1(config-vrf)# rd 65000:10
R1(config-vrf)# address-family ipv4
R1(config-vrf-af)# exit-address-family
R1(config-vrf)# exit
R1(config)# vrf definition CLIENTE-A
R1(config-vrf)# rd 65000:101
R1(config-vrf)# address-family ipv4
R1(config-vrf-af)# exit-address-family
R1(config-vrf)# exit
R1(config)# vrf definition CLIENTE-B
R1(config-vrf)# rd 65000:102
R1(config-vrf)# address-family ipv4
R1(config-vrf-af)# exit-address-family
R1(config-vrf)# exit

vrf forwarding na interface: o IP some

Este é o erro que todo mundo comete uma vez. Pela referência de comandos da Cisco, quando a interface é associada a uma VRF, os endereços IPv4 e IPv6 que ela já tinha são removidos e precisam ser configurados de novo. Se você está fazendo isso por SSH, através daquela interface, a sessão cai na hora.

R1(config)# interface GigabitEthernet0/0/2
R1(config-if)# description GERENCIA-FORA-DE-BANDA
R1(config-if)# vrf forwarding GERENCIA
R1(config-if)# ip address 192.0.2.1 255.255.255.0
R1(config-if)# no shutdown
R1(config-if)# exit

A ordem importa: primeiro vrf forwarding, depois ip address. Numa interface que já está em produção, prepare o bloco inteiro, cole de uma vez e tenha acesso por outro caminho, como console ou outra interface. Em roteador remoto, um reload in agendado antes da mudança é a rede de segurança, a mesma ideia que aparece no guia de ACL no Cisco IOS.

O mesmo IP em duas VRFs

Como cada VRF tem a sua tabela, duas interfaces podem ter o mesmo endereço sem conflito. É o caso de dois clientes que usam a mesma faixa, ou de um laboratório que reaproveita o plano de endereçamento. Na tabela global, o IOS recusaria o segundo endereço por sobreposição. Em VRFs diferentes, aceita:

R1(config)# interface GigabitEthernet0/0/1
R1(config-if)# description CLIENTE-A
R1(config-if)# vrf forwarding CLIENTE-A
R1(config-if)# ip address 198.51.100.1 255.255.255.252
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# interface GigabitEthernet0/0/3
R1(config-if)# description CLIENTE-B
R1(config-if)# vrf forwarding CLIENTE-B
R1(config-if)# ip address 198.51.100.1 255.255.255.252
R1(config-if)# no shutdown
R1(config-if)# end

Rotas estáticas por VRF

A rota padrão da VRF de gerência aponta para o firewall da rede de gerência. Ela só vale dentro da VRF GERENCIA e não interfere na rota padrão da tabela global, que continua apontando para o uplink de internet. É isso que deixa a gerência funcionando mesmo quando a tabela global está com problema.

R1(config)# ip route vrf GERENCIA 0.0.0.0 0.0.0.0 192.0.2.254

O formato é o do ip route comum com vrf NOME logo depois. O next-hop 192.0.2.254 é procurado na tabela da própria VRF. Uma rota sem a palavra vrf vai para a tabela global e não ajuda em nada quem está na gerência.

OSPF dentro da VRF com capability vrf-lite

O CLIENTE-A tem um roteador próprio com a LAN 203.0.113.0/28 e prefere anunciar a rede por OSPF a pedir uma rota estática a cada mudança. Cada VRF ganha um processo OSPF próprio, associado a ela. A vizinhança e as rotas aprendidas ficam só na tabela do CLIENTE-A.

R1(config)# router ospf 20 vrf CLIENTE-A
R1(config-router)# router-id 198.51.100.1
R1(config-router)# capability vrf-lite
R1(config-router)# network 198.51.100.0 0.0.0.3 area 0
R1(config-router)# end

• router ospf 20 vrf CLIENTE-A: processo 20, preso à VRF. O número só precisa ser único no roteador.
• router-id: fixe à mão. Sem isso, o IOS escolhe o maior IP entre as interfaces da VRF, e o router-id muda se esse endereço mudar.
• capability vrf-lite: quando o OSPF roda numa VRF, o IOS faz verificações pensadas para PE de MPLS, que evitam loop na redistribuição entre OSPF e BGP. Num VRF-lite Cisco não há PE, e essas verificações podem impedir rotas de entrar na tabela da VRF. O comando desliga essas checagens.
• network ... area 0: ativa o OSPF no enlace com o cliente.

Esse OSPF é do cliente, não o do seu backbone. O IGP do backbone continua na tabela global, com as regras do guia de OSPF no provedor, e não deve conhecer nenhuma rota de cliente.

Verificar o VRF-lite Cisco: show, ping e traceroute

Quase todo comando de verificação tem uma versão com VRF. Os quatro abaixo mostram as VRFs criadas, as interfaces de cada uma, a tabela do CLIENTE-A e os vizinhos OSPF de todos os processos.

R1# show vrf
R1# show ip vrf interfaces
R1# show ip route vrf CLIENTE-A
R1# show ip ospf neighbor

No show ip vrf interfaces, o mesmo IP aparece duas vezes, em VRFs diferentes. Saída de exemplo:

Interface              IP-Address      VRF                Protocol
Gi0/0/2                192.0.2.1       GERENCIA           up
Gi0/0/1                198.51.100.1    CLIENTE-A          up
Gi0/0/3                198.51.100.1    CLIENTE-B          up

Na tabela da VRF, a LAN do cliente chega por OSPF (código O) pelo enlace com o roteador dele. Trecho de exemplo do show ip route vrf CLIENTE-A:

Routing Table: CLIENTE-A
Gateway of last resort is not set

      198.51.100.0/24 is variably subnetted, 2 subnets, 2 masks
C        198.51.100.0/30 is directly connected, GigabitEthernet0/0/1
L        198.51.100.1/32 is directly connected, GigabitEthernet0/0/1
      203.0.113.0/28 is subnetted, 1 subnets
O        203.0.113.0 [110/2] via 198.51.100.2, 2d04h, GigabitEthernet0/0/1

Ping e traceroute com VRF

R1# ping vrf GERENCIA 192.0.2.254
R1# traceroute vrf CLIENTE-A 203.0.113.1
R1# ping 192.0.2.254

Os dois primeiros testes funcionam porque informam a VRF. O terceiro falha de propósito: sem vrf, o roteador procura 192.0.2.254 na tabela global, onde essa rede não existe. Quando o técnico diz que o roteador não alcança a gerência, essa é a primeira coisa a conferir.

Caso prático: gerência fora de banda numa VRF

O uso mais comum de VRF-lite Cisco num provedor é tirar a gerência da tabela global. A porta de gerência vai para a VRF GERENCIA, com rota padrão própria, e o tráfego de clientes e trânsito nunca passa por ela. Se a tabela global for poluída por um vazamento de rota ou por um erro de BGP, o acesso ao roteador continua de pé.

O ponto de atenção são os serviços do próprio roteador. SSH de entrada, NTP, syslog, SNMP, TACACS e transferência de arquivos precisam saber em qual VRF está o servidor. Cada um tem a sua forma de receber a VRF, e a sintaxe muda entre versões do IOS e do IOS XE. Confira na referência de comandos da sua versão antes de mover a gerência, e teste cada serviço depois.

Se a VTY tem ACL de acesso, revise também como ela trata conexões que chegam por uma VRF. Uma ACL certa na tabela global pode bloquear o mesmo acesso quando ele passa a vir da VRF de gerência.

Erros comuns no VRF-lite Cisco

Perguntas frequentes

O VRF-lite Cisco precisa de MPLS?

Não. O VRF-lite é exatamente o uso de VRFs sem MPLS. As tabelas ficam no roteador e, se precisarem ir até o vizinho, viajam por interfaces ou VLANs separadas, uma por VRF.

O rd é obrigatório no VRF-lite Cisco?

No VRF-lite ele não é anunciado para ninguém, mas vale definir um por VRF. Algumas versões e recursos pedem o RD, e ele já fica pronto se a VRF um dia virar L3VPN.

Qual a diferença entre ip vrf e vrf definition?

O ip vrf é a sintaxe antiga, só IPv4. O vrf definition trabalha com address-family e aceita IPv4 e IPv6 na mesma VRF. Na interface, a primeira usa ip vrf forwarding e a segunda, vrf forwarding.

Por que o IP da interface sumiu depois do vrf forwarding?

Porque o IOS remove os endereços IPv4 e IPv6 quando a interface muda de tabela. É comportamento documentado. Configure o endereço de novo, sempre depois do vrf forwarding.

Dá para trocar rotas entre duas VRFs?

Dá, com vazamento de rotas entre VRFs, mas isso já foge do VRF-lite simples e pede planejamento. Para a gerência, o normal é não vazar nada e usar um firewall como ponto de passagem controlado.

Conclusão

Com VRF-lite Cisco, um roteador só passa a ter tabelas separadas para gerência e clientes, sem MPLS e sem equipamento extra. A configuração é curta: vrf definition com RD e address-family, vrf forwarding antes do IP, rotas e OSPF com a palavra vrf e testes sempre informando a tabela.

Comece pela VRF de gerência, que dá o maior ganho com o menor risco, e mova os serviços do roteador com calma. Quando o número de VRFs e de roteadores crescer a ponto de uma VLAN por VRF virar problema, é hora de olhar para MPLS e L3VPN, como no guia de L3VPN MPLS no Huawei.
