Sinal da ONU GPON: valores ideais de Rx e Tx na OLT Huawei

O sinal da ONU é a primeira coisa que o técnico pergunta ao NOC quando chega na casa do cliente, e a resposta costuma vir como um número solto: “está em -26”. Sozinho, esse número diz pouco. Falta saber se é o Rx da ONU ou o que a OLT recebe dela, qual é a classe do módulo da porta e como estão as ONUs vizinhas da mesma CTO.

Este guia é a tabela de referência que eu uso no dia a dia com OLTs Huawei MA5800. Mostra as faixas de Rx e Tx em dBm, a diferença entre as classes B+ e C+, como ler o display ont optical-info para uma ONU e para a PON inteira, o que significam temperatura, tensão e corrente do laser, e onde procurar quando o sinal da ONU está fraco. Os exemplos usam frame 0, slot 1, porta 0 e ONT 1.

Resposta rápida: qual o sinal da ONU ideal

Para o Rx, que é o sinal da ONU propriamente dito (a potência que ela recebe da OLT), estas são as faixas que eu uso no monitoramento e no atendimento:

Do outro lado, o OLT Rx ONT optical power (o que a OLT recebe da ONU) abaixo de -28 dBm gera aviso no meu sistema. O Tx da ONU fica normalmente entre +0,5 e +5 dBm. Se o Tx está nessa faixa e a OLT recebe pouco, o problema está no caminho de volta, não no laser da ONU.

Rx, Tx e OLT Rx: três números diferentes

A confusão mais comum no atendimento é tratar qualquer número em dBm como “o sinal”. Na OLT Huawei, a leitura de uma ONU traz três potências, e cada uma conta uma parte da história.

• Rx optical power: o que a ONU recebe no comprimento de onda de descida (1490 nm). É o número que o power meter do técnico mede na casa do cliente e o que as pessoas chamam de sinal da ONU.
• Tx optical power: o que o laser da ONU transmite na subida (1310 nm). Muda pouco com a fibra, porque é medido na saída do próprio laser.
• OLT Rx ONT optical power: o que chega na porta PON da OLT vindo daquela ONU. É o Tx da ONU menos toda a perda do caminho de subida.

Com os três na mão, dá para separar os problemas. Rx baixo e OLT Rx baixo juntos apontam para perda no caminho óptico, que afeta os dois sentidos. Rx bom e OLT Rx baixo, com Tx normal, é raro. Compare com as vizinhas da PON e desconfie primeiro do laser da ONU, porque o Tx é informado pela própria ONU. Tx muito abaixo do normal com o resto bom aponta para a própria ONU.

Por que dBm negativo

dBm é potência em relação a 1 mW numa escala logarítmica. 0 dBm é 1 mW, -10 dBm é 0,1 mW e -20 dBm é 0,01 mW. A cada 3 dB a potência cai pela metade. Por isso a diferença entre -24 e -27 dBm parece pequena no número e é metade da luz na prática. Quanto mais negativo, mais fraco o sinal da ONU.

Classes B+ e C+: de onde vêm os limites

Os limites do sinal da ONU dependem da classe dos módulos ópticos. Em GPON, quase toda porta de OLT instalada hoje é B+ ou C+. A diferença está no orçamento óptico: o C+ transmite mais forte na OLT e ouve sinais mais fracos, então aceita mais perda entre a OLT e a ONU. Os valores abaixo são os de referência da ITU-T G.984.2 e de datasheets de módulos GPON. Se a arquitetura da rede ainda é nova para você, veja antes o que é GPON.

Repare que a sensibilidade da ONU (-27 dBm em B+) é o limite em que ela ainda funciona com a taxa de erro esperada. Trabalhar colado nesse valor deixa o cliente a uma emenda de distância da queda. Por isso as faixas práticas da resposta rápida ficam bem acima do limite da norma. Tabelas que trazem só -28 dBm e -32 dBm estão falando do receptor da OLT, não da ONU.

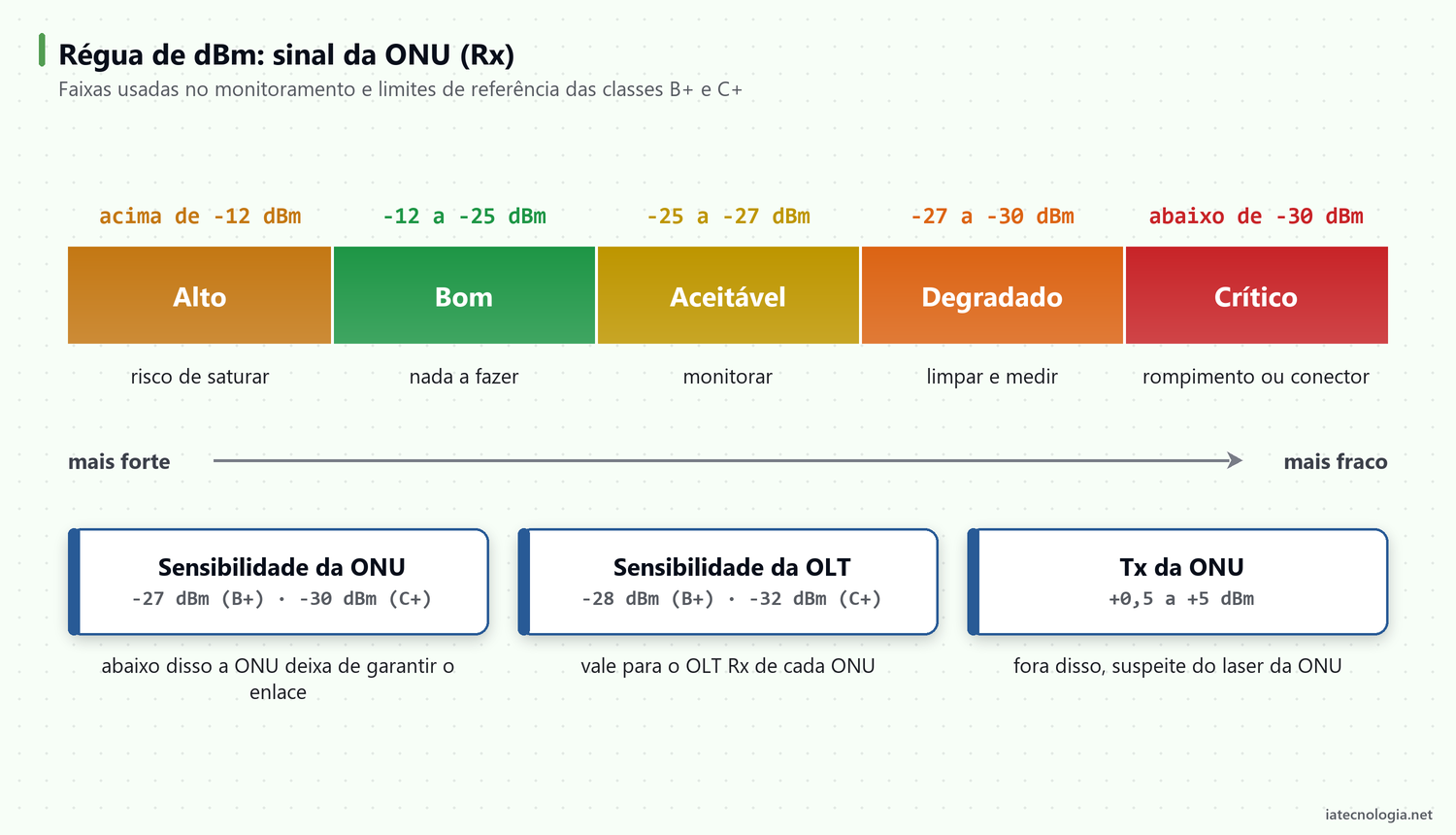

A régua de dBm que eu uso no NOC

As faixas abaixo saíram do sistema que eu uso para acompanhar as ONUs das minhas OLTs. Elas são mais conservadoras que a norma de propósito: o objetivo é achar o problema antes que vire chamado.

O limite de -25 dBm separa o sinal da ONU que eu não olho mais do que eu acompanho. Uma rede bem construída, com splitter 1:8 na CTO e 1:8 no primário, costuma entregar entre -18 e -24 dBm na casa do cliente. Quando uma CTO inteira está perto de -26, o problema geralmente está antes dela: emenda ruim no cabo, conector sujo no primário ou um splitter com perda acima do esperado.

A faixa alta, acima de -12 dBm, aparece pouco, mas aparece. É o caso de ONU instalada perto da OLT com pouca divisão no caminho. A ONU funciona até certo ponto e depois começa a perder pacotes ou cair. Um atenuador no drop resolve.

Como ver o sinal da ONU na OLT Huawei

Os comandos abaixo são consultas e não mudam configuração. Todos começam no modo config. Se a navegação da CLI ainda é nova para você, veja antes os comandos básicos da OLT Huawei MA5800.

enable
config

Achar a ONU pelo serial

Na maioria dos chamados você tem o serial (SN) da ONU, não a posição. O by-sn devolve a porta (F/S/P) e o ONT ID, que são os parâmetros do comando de sinal:

display ont info by-sn 48575443A1B2C3D4

Esse comando precisa rodar fora da interface gpon. Dentro dela a OLT responde Parameter error, o que não quer dizer que o SN não exista.

Sinal de uma ONU

O display ont optical-info só funciona dentro da interface do slot. O primeiro número é a porta e o segundo é o ONT ID. Feche com quit para voltar ao modo config:

interface gpon 0/1
display ont optical-info 0 1
quit

Uma saída resumida do sinal da ONU, com valores de exemplo, fica assim:

  Rx optical power(dBm)            : -21.34
  Tx optical power(dBm)            : 2.23
  Laser bias current(mA)           : 11
  Temperature(C)                   : 47
  Voltage(V)                       : 3.280
  OLT Rx ONT optical power(dBm)    : -23.12

Linha por linha: o Rx de -21,34 dBm está na faixa boa. O Tx de 2,23 dBm é normal para uma ONU. A OLT recebe -23,12 dBm, bem longe dos -28 dBm de sensibilidade de uma porta B+. Temperatura de 47 °C, tensão de 3,28 V e corrente do laser de 11 mA completam a leitura e são explicadas mais abaixo.

Sinal de todas as ONUs da PON

Para comparar vizinhas, troque o ONT ID por all. A OLT devolve uma linha por ONU online com ONT ID, Rx, Tx, OLT Rx e temperatura:

interface gpon 0/1
display ont optical-info 0 all
quit

É o comando que eu mais uso para comparar o sinal da ONU com o das vizinhas e decidir se o problema é da casa do cliente ou da rede. Se só uma ONU está em -29 e as outras da mesma CTO estão em -22, o problema é o drop ou os conectores daquele cliente. Se a CTO inteira caiu 4 dB desde a semana passada, o problema está antes da caixa. A saída pode demorar alguns segundos em PON cheia. ONUs offline não aparecem, porque não há o que medir.

Para saber quais ONT IDs estão em qual estado antes de medir, o resumo da porta ajuda:

display ont info summary 0/1/0

Roteiro em um bloco

No atendimento, eu rodo estas linhas em sequência. Leva menos de um minuto e já mostra a ONU e as vizinhas:

enable
config
display ont info by-sn 48575443A1B2C3D4
interface gpon 0/1
display ont optical-info 0 1
display ont optical-info 0 all
quit

Sinal da ONU por SNMP

Para monitorar centenas de ONUs, CLI não escala. A OLT Huawei expõe as potências ópticas na tabela hwGponOntOpticalDdmTable do HUAWEI-GPON-MIB. Com o net-snmp, sem precisar dos arquivos de MIB, dá para ler o Rx da ONU e o que a OLT recebe de cada ONU:

snmpwalk -v2c -c COMUNIDADE 192.0.2.10 1.3.6.1.4.1.2011.6.128.1.1.2.51.1.4
snmpwalk -v2c -c COMUNIDADE 192.0.2.10 1.3.6.1.4.1.2011.6.128.1.1.2.51.1.6

O primeiro OID é o Rx da ONU. O segundo é o OLT Rx (OID a confirmar no seu firmware), que eu ainda confiro contra o CLI antes de usar em alarme. O índice de cada linha é composto pelo ifIndex da porta GPON e pelo ONT ID, e é o mesmo índice das outras tabelas de ONU, o que permite juntar sinal, serial e estado sem decodificar slot e porta. Um trecho da resposta, com o prefixo cortado:

...51.1.4.4194312192.1 = INTEGER: -2134
...51.1.4.4194312192.2 = INTEGER: -2689

O valor vem em centésimos de dBm: -2134 é -21,34 dBm, o mesmo número do CLI. Antes de confiar numa coluna SNMP, eu comparo algumas ONUs com o display ont optical-info no mesmo minuto. Fiz isso com o Rx e bateu. Com outras colunas da mesma tabela a numeração não era a que eu esperava, por isso só uso por SNMP o que conferi no CLI.

Temperatura, tensão e corrente do laser

Além das potências, a leitura traz os dados de diagnóstico do módulo óptico da ONU. Eles ajudam a separar problema de fibra de problema na própria ONU.

Um padrão que vale conhecer: ONU que cai à tarde e volta à noite, com temperatura alta nas leituras, quase sempre está num lugar quente. Antes de trocar a ONU, peça ao cliente para tirar o equipamento de dentro do armário ou de cima do roteador.

Medindo em campo: power meter na CTO e na casa

A leitura da OLT diz que o sinal da ONU está ruim. O power meter diz onde a perda acontece. O roteiro que funciona é medir de trás para frente:

1. Na saída da porta da CTO usada pelo cliente, com o medidor em 1490 nm. Se já está ruim aqui, o problema é da rede, não do drop.
2. Na ponta do drop, dentro da casa, antes de conectar a ONU. A diferença para a medida da CTO é a perda do drop e dos conectores.
3. Compare com o Rx que a OLT mostra para a ONU. Uma diferença de 1 a 2 dB entre medidor e ONU é normal, porque são instrumentos diferentes.

Um drop de algumas dezenas de metros, com conectores limpos, perde bem menos de 1 dB. Se a diferença entre a CTO e a casa passa de 2 ou 3 dB, procure conector sujo, curva fechada na entrada da casa, grampo apertado demais ou drop pisado. Use o limpador de conector antes de qualquer outra coisa: boa parte dos casos termina aí.

Na instalação, vale anotar o sinal da ONU no momento da ativação. Com esse valor no cadastro, qualquer queda futura fica fácil de medir. O guia de como provisionar ONU na OLT Huawei mostra onde guardar a descrição da ONU.

Causas de sinal da ONU fraco

O padrão de quais ONUs estão ruins diz mais do que o número de uma ONU isolada. Esta é a tabela que eu sigo:

Quando o sinal da ONU some de vez, a ONU fica offline e o problema passa a ser outro. Nesse caso, o roteiro está no diagnóstico de ONU com LOS ou offline, com as causas de queda e os alarmes da OLT.

Erros comuns ao interpretar o sinal da ONU

• Comparar números de lados diferentes. -26 dBm de Rx na ONU e -26 dBm de OLT Rx não têm o mesmo significado, porque os limites de cada lado são diferentes.
• Esquecer a classe do módulo. O mesmo valor pode estar fora da faixa em B+ e dentro em C+.
• Olhar uma ONU sozinha. Sem as vizinhas da CTO, você não sabe se o problema é do cliente ou da rede.
• Rodar optical-info fora da interface gpon. O comando precisa da interface do slot e de quit no fim.
• Ler o SNMP sem dividir por 100. -2134 não é um defeito, é -21,34 dBm.
• Trocar a ONU antes de limpar os conectores. Conector sujo é a causa mais barata e mais frequente de sinal ruim.

Perguntas frequentes

Qual é o sinal ideal da ONU GPON?

Entre -12 e -25 dBm de Rx na ONU. De -25 a -27 dBm ainda funciona, mas vale acompanhar. Abaixo de -27 dBm o cliente passou do limite de sensibilidade de uma ONU classe B+.

Sinal de -28 dBm na ONU funciona?

Pode funcionar, principalmente com ONU e porta classe C+, mas está fora da faixa segura. Uma emenda a mais ou um conector sujo derruba o cliente. Trate como sinal degradado e procure a perda.

Qual a diferença entre Rx e Tx da ONU?

Rx é a potência que a ONU recebe da OLT, em 1490 nm. Tx é a potência que o laser da ONU transmite para a OLT, em 1310 nm. O que a OLT recebe dessa transmissão aparece como OLT Rx ONT optical power.

Como ver o sinal de todas as ONUs de uma PON?

Entre em interface gpon 0/1 e rode display ont optical-info 0 all, trocando o 0 pela porta. A saída mostra uma linha por ONU online com Rx, Tx, OLT Rx e temperatura.

Sinal alto demais pode dar problema?

Pode. Acima de -8 dBm o receptor da ONU satura, e já acima de -12 dBm eu trato como alerta. O sintoma é perda de pacotes ou queda. Um atenuador no drop resolve.

Por que o power meter mostra um valor diferente da OLT?

São instrumentos diferentes, com calibração diferente, medindo em pontos um pouco diferentes. Uma diferença de 1 a 2 dB é normal. Diferenças maiores pedem limpeza do conector e uma nova medida.

Conclusão

O sinal da ONU só faz sentido com contexto: qual lado está sendo medido, qual a classe do módulo e como estão as vizinhas. Para o Rx da ONU, -12 a -25 dBm é bom, até -27 dBm é aceitável e abaixo disso é hora de procurar a perda. Na OLT Huawei, o display ont optical-info com ONT ID ou com all responde a maior parte das perguntas em menos de um minuto.

Se você monitora por SNMP, divida por 100 e confira cada coluna contra o CLI antes de confiar nela. E anote o Rx na ativação: com o valor de referência no cadastro, qualquer degradação aparece antes de virar reclamação.
